CARATTERISTICHE
Deposita una lega di tipo martensitico al 9-12 % di Cromo.
Mantiene ottime caratteristiche meccaniche e resistenza alla ossidazione a temperature di esercizio superiori ai 650 °C.
Il basso tenore di carbonio riduce al minimo i rischi di cricche soprattutto nelle prime passate, anche dopo lunghi periodi di sollecitazioni a fatica termica.

APPLICAZIONI
Industria navale. Produzione energia. Settore nucleare. Impiantistica.
Saldature strutturali, serbatoi in pressione, tubazioni, ecc
Tutti gli acciai con carico di snervamento max di 500 N/mm2.
Classificazione Lastek V7

Acciai speciali tipo T91, P91,
Acciai 1.4903 X10 CrMoVNb91

POLARITA’:    CA o CC con elettrodo al polo positivo

DIAMETRI            2,5 mm    3,2 mm

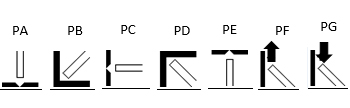

POSIZIONI DI SALDATURA

SUGGERIMENTI
Si consiglia un TT di distensione post saldatura da realizzare da 760°C . Il ciclo termico deve avere una durata massima di 10 h.
Il raffreddamento controllato deve essere eseguito sino alla temperatura di 80°C, (temperatura di fine trasformazione della martensite).
Calcolare sempre il rischio delle tensioni dovute al ritiro termico, condizionato anche dalla forma geometrica del pezzo (più o meno complessa) e dai forti spessori.
Al di sotto dei 550°C la velocità massima consigliata per il riscaldamento ed il raffreddamento è di circa 150 °C/ora.
Oltre i 550 C° la velocità massima consigliata non dovrebbe mai superare gli 80°C/h.
